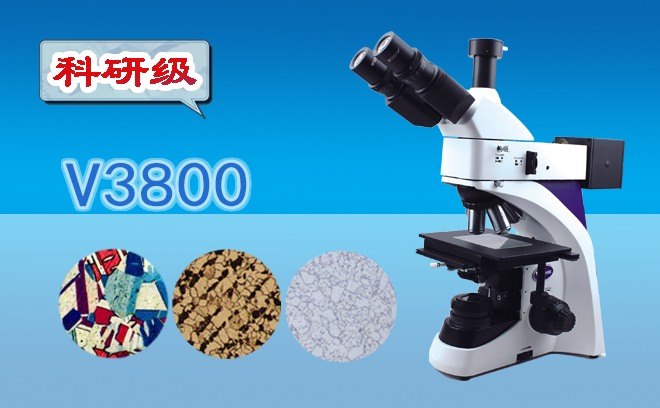

在材料科学与工业检测领域，金相显微镜作为揭示金属内部奥秘的"透视眼"，通过特定制样工艺与光学成像技术，将微观组织转化为可视化图像。本文系统解析其工作原理、操作规范及行业应用，为科研与生产提供技术参考。

一、核心工作原理

1. 光学成像机制

金相显微镜基于折射式光学系统构建成像路径：

物镜组：采用多层镀膜的平场复消色差物镜（NA≥0.9），通过精确控制光线折射角度，将金属表面反射光聚焦于中间像面。

聚光系统：可调式阿贝聚光镜配合孔径光阑，确保照明光线与物镜数值孔径匹配，典型配置下照明均匀度＞85%。

目镜组：高眼点目镜（出瞳距离≥12mm）将中间像面二次放大，*终形成符合人眼观察的虚像。

2. 样本制备关键

金属试样需经标准化制样流程：

切割取样：使用精密切割机获取代表性截面，切割损伤层深度控制在50μm以内。

镶嵌固化：热压镶嵌（180℃/30MPa）或冷镶嵌（环氧树脂）固定试样，确保边缘平整度＜2μm。

机械抛光：依次使用600#→1200#→2400#砂纸粗抛，再经3μm→1μm金刚石悬浮液精抛，*终表面粗糙度Ra＜0.05μm。

化学侵蚀：选用特定腐蚀剂（如4%硝酸酒精溶液）揭示组织，侵蚀时间精确至秒级（典型3-5s）。

二、标准化操作流程

1. 设备调试规范

光源校准：调节LED环形光源亮度至50-70%区间，通过柯勒照明系统使光源像充满物镜后焦面。

物镜选择：低倍观察（5×-20×）用于全局定位，高倍观察（50×-100×）用于细节分析，油浸物镜需使用折射率1.518的香柏油。

对焦策略：先使用粗调旋钮将载物台升至物镜下方1-2mm处，再通过细调旋钮获取清晰图像，典型调焦精度达2μm。

2. 图像采集技巧

多焦点融合：对起伏较大的表面，启用EDF（景深扩展）功能，通过叠加5-8层不同焦平面图像生成全聚焦图像。

偏光观察：插入λ/4波片与检偏器，可识别各向异性组织（如铁素体、奥氏体），典型消光比＞200:1。

暗场成像：调整聚光镜数值孔径至物镜的0.7-0.9倍，有效提升表面缺陷（如裂纹、夹杂物）的对比度。

三、典型行业应用

1. 航空航天领域

在钛合金叶片检测中，通过以下流程实现微米级缺陷识别：

使用20×超长工作距离物镜（SLWD）观察叶片进气边

启用微分干涉对比（DIC）技术增强表面形貌立体感

结合图像分析软件自动测量α相晶粒尺寸（标准差＜0.5μm）

2. 汽车制造行业

变速箱齿轮检测典型方案：

采用50×物镜观察齿面接触疲劳痕迹

通过黑白CCD相机（分辨率2048×1536）采集图像

应用自适应阈值算法自动识别点蚀缺陷（面积＞0.01mm²）

3. 电力设备检测

核电管道焊缝检测工艺：

使用便携式金相显微镜进行现场制样

100×物镜观察热影响区晶界变化

通过三维形貌重建功能测量蠕变空洞体积（精度达0.1μm³）

四、维护与故障排除

1. 日常保养要点

光学系统清洁：每周用专用镜头纸擦拭物镜前组，每月用丙酮棉签清洁分光棱镜表面。

机械系统维护：每季度在载物台导轨添加纳米级润滑脂，每年检查物镜转换器齿条间隙（允许误差＜0.05mm）。

环境控制：维持实验室温湿度在20℃±2℃、45%RH±5%范围内，安装活性炭过滤器控制VOC浓度＜0.5ppm。

2. 常见问题处理

图像模糊：检查物镜是否受污染（通过反射光斑判断），重新进行柯勒照明校准。

色彩失真：调整白平衡设置，使用标准白板（反射率90%）重新校准RGB通道增益。

机械卡滞：拆卸载物台清理导轨碎屑，检查同步带张力（标准值5-7N）。

掌握金相显微镜的操作精髓，需要理解光学系统与材料特性的深度结合。通过标准化的制样流程、精细化的设备调试与智能化的数据分析，可显著提升金属材料研究的效率与精度。这项技术的持续创新，将为制造业的质量控制与新材料开发提供更强大的支撑。
