◆性能特点：
实现样品保持不动，探针移动扫描的商业化原子力显微镜。样品尺寸、重量几乎不受限制，特别适合超大的样品检测。
样品台可拓展性强，非常便于进行多仪器联用实现原位检测。
电动控制样品移动台和升降台，可任意编程多点位置实现快速自动化检测。
龙门架式扫描头设计，大理石底座，真空吸附和磁性吸附式载物台。
马达自动控制加压电陶瓷自动探测的智能进针方式，保护探针及样品。
高倍辅助光学显微定位，实时观测与定位探针以及样品扫描区域。集成扫描器非线性校正用户编辑器，纳米表征和测量精度优于98%。
◆测量范围及应用：
测量范围：二维、三维、Z值、相位、表面形貌、粗糙度、膜厚、形貌、相位。
应用：纳米材料、石墨烯、薄膜、钝化膜、短切玻纤复材、分子筛、TiO2、CrPS4（15）、CrPS4（16）、中空纤维膜丝、粗糙度测试、四氧化三铁、M13-PBA等。

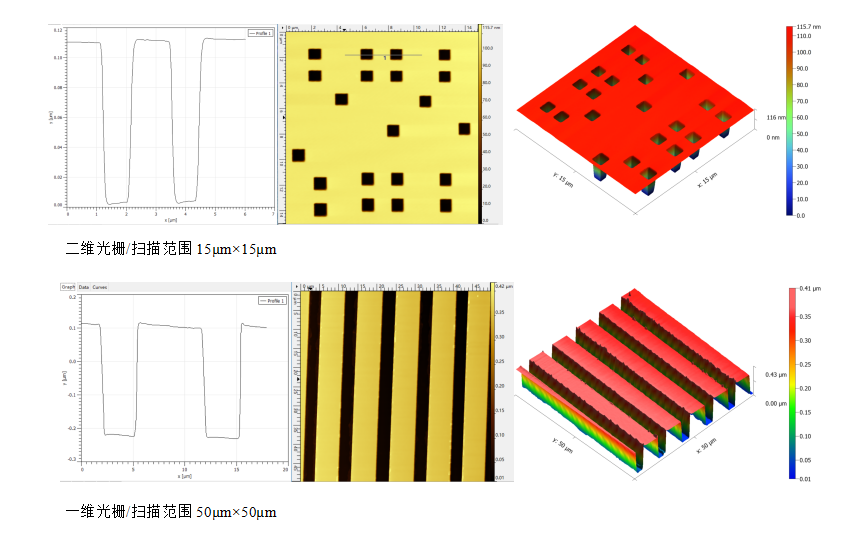

◆ 应用案例 Application Case
序号
名称
技术参数
01
工作模式
接触模式、轻敲模式
02
选配模式
摩擦力/侧向力、振幅/相位、磁力/静电力
03
力谱曲线
F-Z力曲线、RMS-Z曲线
04
XYZ扫描方式
探针驱动式扫描，压电陶瓷管扫描器
05
XY扫描范围
100×100um
06
Z扫描范围
10um
07
扫描分辨率
横向0.2nm，纵向0.05nm
08
XY样品台
步进电机驱动控制，移动精度1um
09
XY移动行程
100×100mm（可选200×200mm，300×300mm）
10
样品载物台
直径100mm（可选200mm，300mm）
11
样品重量
≤15Kg
12
Z升降台
步进电机驱动控制，*小步长10nm
13
Z升降行程
15mm（可选20mm，25mm）
14
光学定位
10X光学物镜
15
摄像头
500万像素数字CMOS
16
扫描速率
0.6Hz~30Hz
17
扫描角度
0~360°
18
运行环境
Windows XP/7/8/10操作系统
19
通信接口
USB2.0/3.0
20
仪器结构
龙门架式扫描头，大理石底座
21
减震方式
气浮式减震台+金属屏蔽隔音箱（可选主动式减震台）
